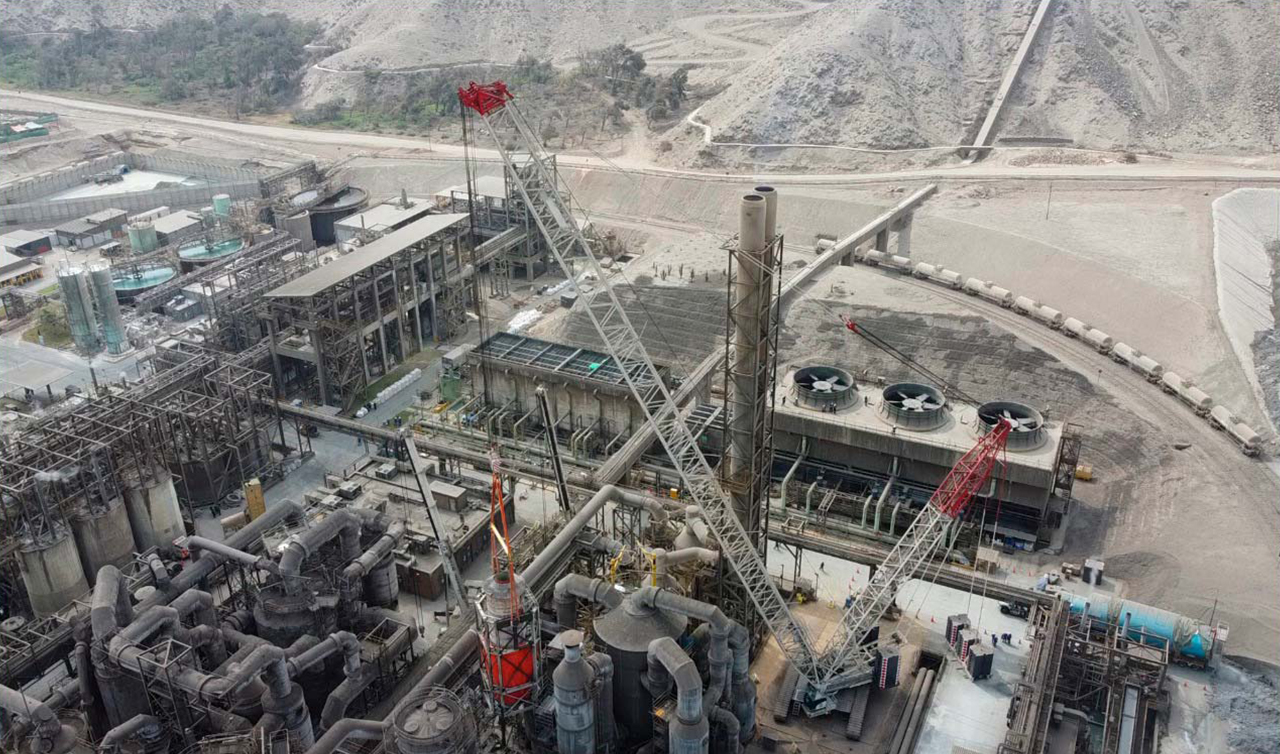

El proyecto de Reemplazo de Intercambiador de Calor Gas de la refinería NEXA en Cajamarquilla inició con éxito en abril 2022. Los servicios realizados por Grúas y Maniobras se resumen en:

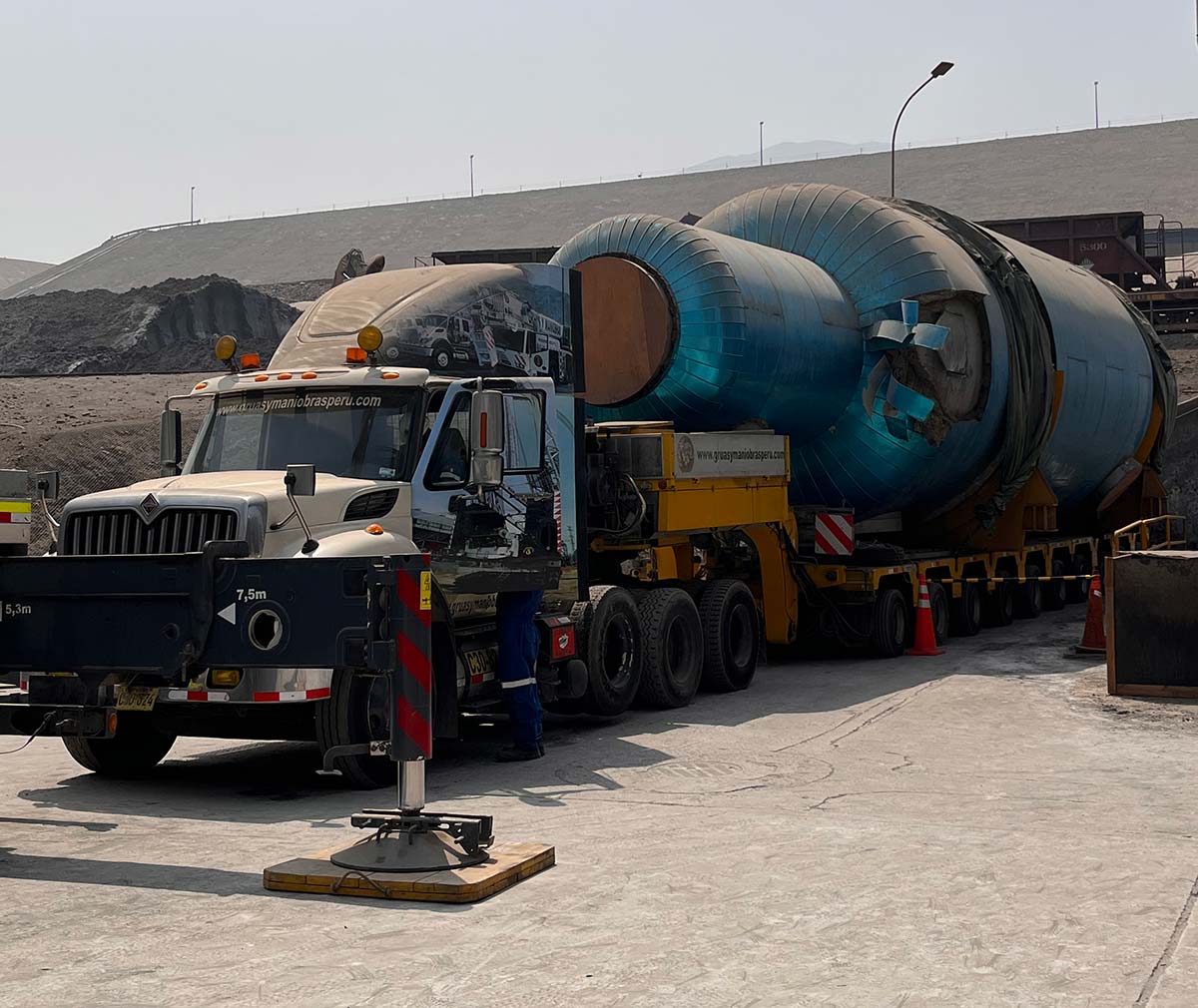

1.INGENIERÍA DE TRANSPORTE:
Este estudio incluye:
- Estudios y determinación de la ruta más optima de la carga dentro de las instalaciones
- Evaluación de los equipos óptimos para transporta el antiguo y nuevo intercambiador de calor.
- Detección de interferencias en el recorrido.
- Simulaciones de recorrido.
2. INGENIERÍA DE IZAJE:
Las actividades principales de este servicio incluyen:
- Escaneo laser 3D y modelamiento de todas las zonas involucradas en el proyecto.
- Elaboración de memorias de cálculo basados en las normas internacionales (ASME BTH-1 – 2008, ASME B30.20 – 2006, AWS D14.1, Manual of Steel Construction, 13th AISC) y en los estándares del cliente
- Cálculo, diseño y fabricación de los spreader de izaje empleados en la maniobra.
- Cálculo y diseño de los planes de izaje para todas las maniobras críticas.
- Análisis, diseño para un armado/ desarmado atípico la grúa Terex SL3800 – 650t.
- Estudio de las ubicaciones óptimas para todos los equipos involucrados.
- Uso de softwares especializados.
3. SERVICIO DE IZAJE
Los detalles de este servicio son:

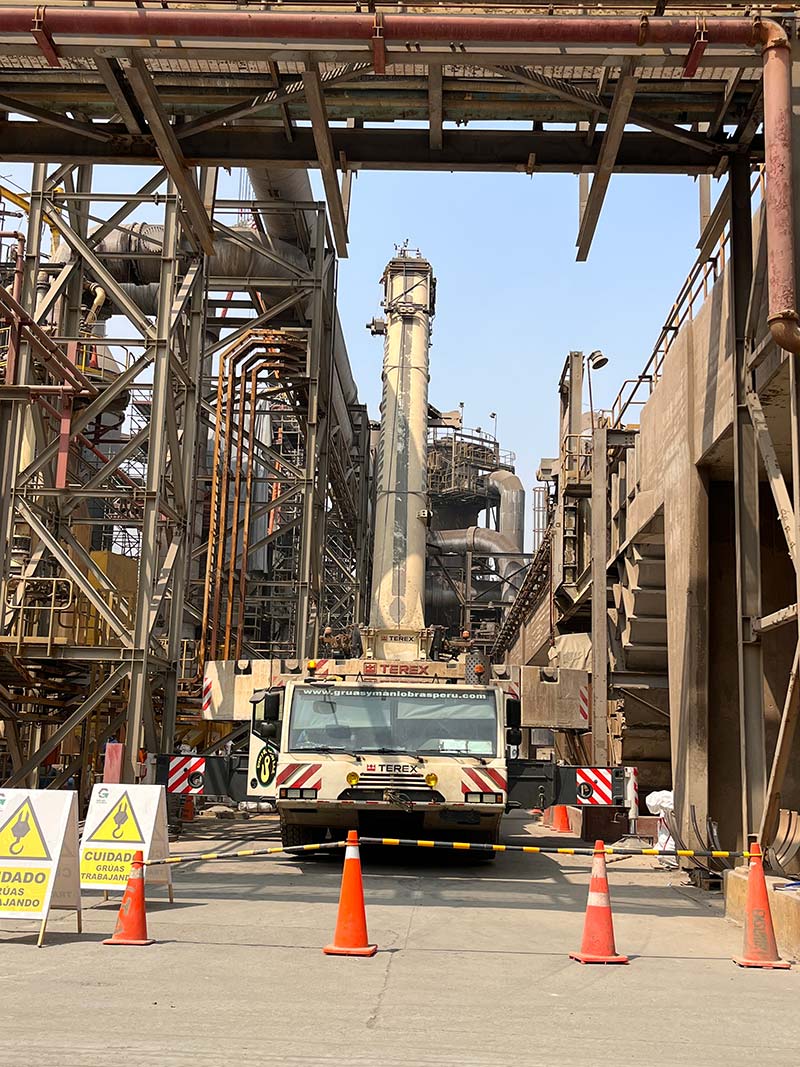

- Los equipos dentro del proyecto fueron: 01 grúa de celosía de 650t, 02 grúas de 250t, 01 grúa de 160t, 02 modulares de 10 líneas, 02 cama bajas de 40t, 01 manlift.
- Pruebas de carga de la grúa Terex SL3800 y de 02 spreader de izaje (100t y 150t)

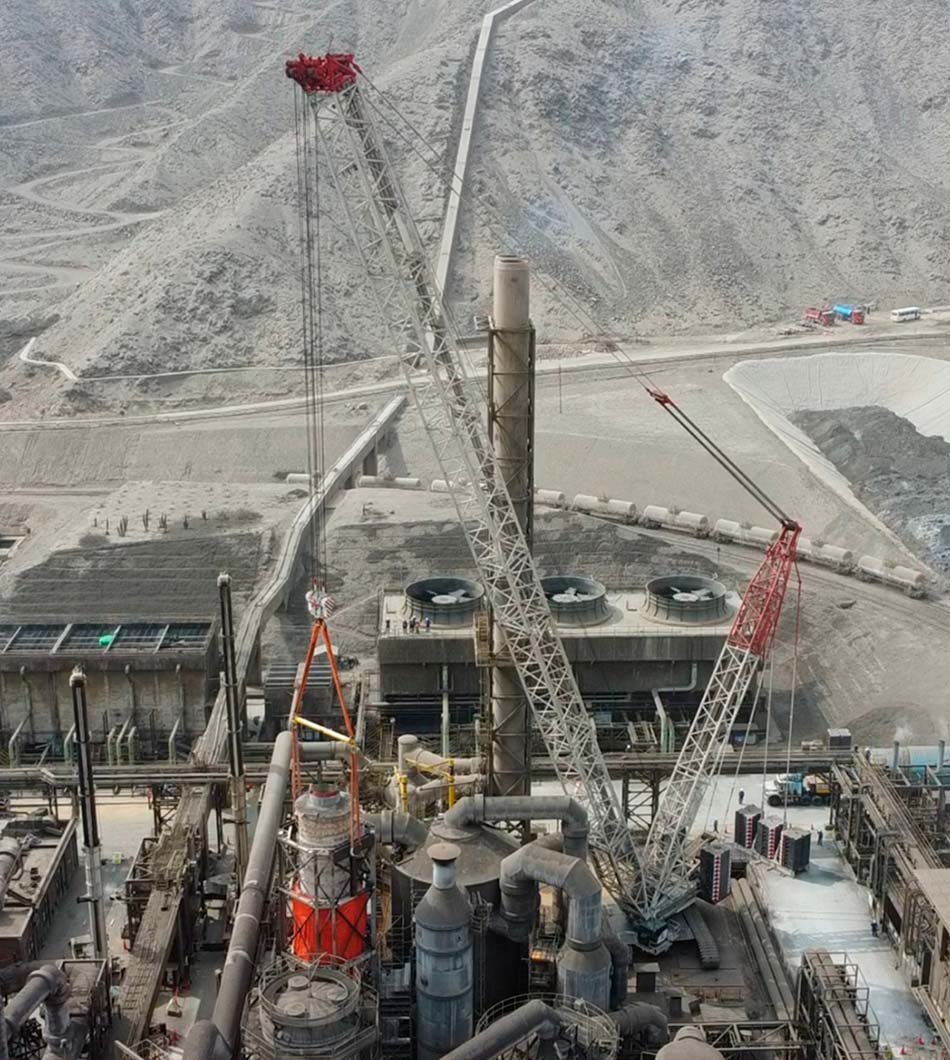

- Ejecución de maniobras tándem para el antiguo y nuevo intercambiador (pesos 122t y 75t respectivamente).
- Desmontaje y montaje de ductos.
